項目背景

1、現狀

   目前，氣體泄漏檢測常用的是氣體報警器，但是，氣體報警器功能單一，只是被動報警，準確性不高，泄漏檢出率與安裝位置、泄漏點的環境影響很大，智能化程度低，不能很好地達到泄漏監測的目的，誤報率高等問題。要想解決這些問題就不能單靠氣體報警器一種檢測方式，需要采用多種方式進行檢測，達到泄漏及時、準確監測的目的。為了達到這個目的加入聲波、紅外新型氣體檢測設備，構建點線面立體監測網絡。

2、痛點

2.1、氣體報警器泄漏檢出率低

在線氣體報警器能否在出現氣體泄漏時及時的發出報警與外界環境有很大的關系，如：溫度、濕度、風速、風向源強（如泄漏速率、泄漏口大小等）等，為了彌補在線氣體報警器的缺陷，還得采用人工進行定時巡檢，這就會給人員帶來人身安全的危險。

2.2、閾值問題

閾值的設置不正確導致誤報，可能造成嚴重程序的未知風險。

2.3、泄漏點的位置未知

當氣體報警器報警后，只知道泄漏了，但是不能及時知道泄漏點在哪里。還得通過人工進行檢測找到泄漏點。

2.4、人工巡檢風險

出現泄漏時，會造成人員的人身安全危險。

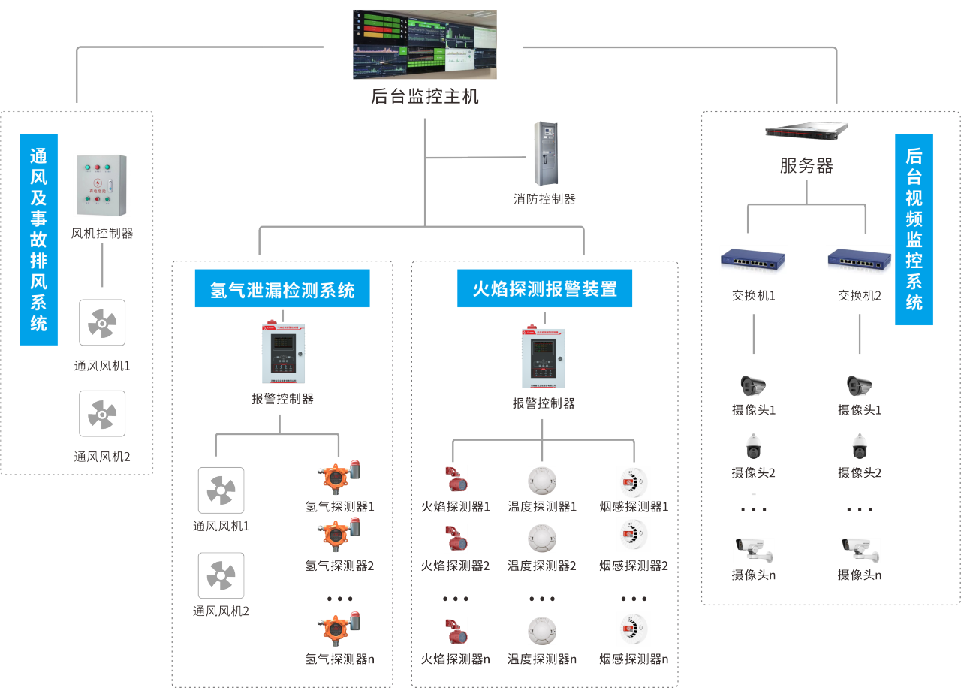

3、涉氫場所氫氣泄漏安全監測解決方案

      1、在線式氫氣泄漏監測系統，通信方式包括（4-20）安裝在氫氣泄漏點附近。同時，也需要配合使用便攜式氫氣氣體檢漏儀，日常工作人員可隨身佩戴或者手持，檢測到超報警限值濃度時可進行自動報警提示，便于第一時間捕捉到氫氣氣體異常泄漏情況。

2、火焰探測報警系統，通過火焰探測器，煙感探測器，溫度探測器監測現場是否有火災發生保證人員能及時發現險情，來進行應急處理。

3、安防視頻監測系統，監測現場人員流動，是否有違章作業，發現險情及時通知人員疏散。

4、管理平臺:具有實時監控、報警、查詢、通信及擴展等功能，能夠進行 24 小時實時遠程監測、控制、報警。當發現險情能及時產生聯動措施，發現氣體泄漏風機聯動，及時排風，降低泄露氣體空氣中含量，同時聯

動電磁閥關閉氣源，當發生火情，關閉排風風機，關閉氣源。

4、涉氫場所氫氣泄漏安全監測解決方案設計目標

通過專業氫氣、環境溫度壓力、火焰、視頻采集與分析系統讓無形的環境中氫氣濃度及其他環境參量變成有形的數據；實時采集不同監測各環境參量數據，并實現傳遞、存儲和分析這些數據，為實驗室提供穩定的氫氣濃度及其他信息，從而為后續的氫氣安全與監控提供準確的數據支撐；從氫氣安全運行控制及防護角度為實驗室提供有力保障。

本方案立足各消防部門“預防為主，防水結合”的總體方針，以“廣泛的透徹感知、全面的物聯共享、可視的報警服務”為建設理念，將消防定期被動接受轉化為實時主動檢測管理的方向。從而最大程序地降低火災發生的概率，同時也減小消防部門稽查和救援壓力，最終實現場所的火災發生次數，減少因火災帶來的財產損失和經濟損失。

該系統運用物聯網、地理信息、數字視頻監控、大數據挖掘等技術手段，實現對場所內的火災報警、監控、故障等多種信號進行實時監測，提高火災報警的及時性和可靠性。

5、有關標準依據

5.1、《GB/T 29729-2022氫系統安全的基本要求》

    提出了氫系統的風險控制檢測要求：針對氫氣報警設置，本標準提出了氫氣下可燃極限的25%，氫檢報警儀應報警。企業也應該結合自身現場情況適當提高報警閾值設定，每年對氫氣檢測報警儀進行校驗，同時建議針對固定式可燃?xì)怏w檢測報警儀的設置，進行評估分析確認，確保覆蓋率符合相關標準要求，最大程度的消除檢測盲區。

5.2、《河北省保定市氫燃料電池汽車產業安全監督和管理辦法（試行）》

          第二十三條指出：涉氫企業可燃?xì)怏w檢測報警系統的設置、運行和定期檢測應符合相關法律法規的要求。在可能出現氫氣泄漏或液氫溢出的位置及氫氣可能積聚的位置應按現行《石油化工可燃?xì)怏w和有毒氣體檢測報警設計規范》（GB/T 50493）、《工作場所可燃?xì)怏w檢測報警裝置設置規范》等國家標準和行業標準的規定設置可燃?xì)怏w檢測報警裝置。在可能引發火災的位置，應按照現行《火災自動報警系統設計規范》（GB 50116）、《特種火災探測器》（GB 15631）的有關規定設置火災探測器?？扇?xì)怏w檢測報警系統及火災探測器應定期檢驗，建立臺賬。

6、安裝說明

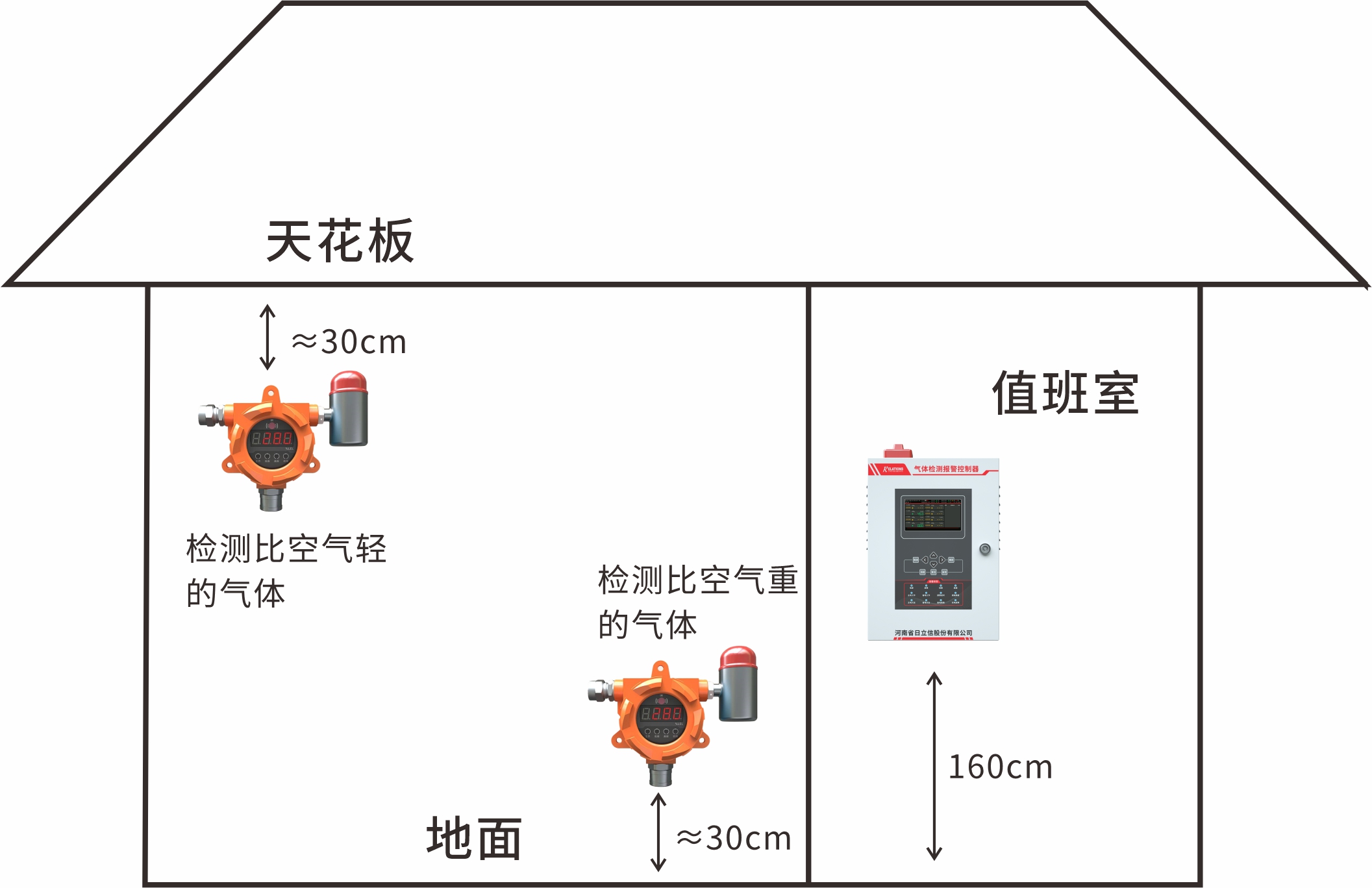

  氣體報警器應安裝在氣體容易泄漏的地方，如閥門、管道、儲罐等設備附近或者氣體容易積聚的位置。

      根據被測氣體的性質，如果其密度大于空氣，報警器應安裝在距離地面0.3~0.6米的位置；如果其密度小于空氣，報警器安裝高度應高出釋放源0.5~2米的位置。報警器用于大面積氣體檢測時可采用 10 ㎡～12 ㎡一個進行布置。
